“1,5 meter niet per se veilig in ruimte met slechte ventilatie”
Op 16 maart schreven wij al over het belang van ventilatie om eventuele transmissie van het coronavirus via de lucht tegen te gaan. Dit naar aanleiding van de guidelines die REHVA had opgesteld over dit thema. Tot dusverre heeft het RIVM nog geen officieel standpunt ingenomen hierover. En dat terwijl volgende week bijvoorbeeld al de scholen open gaan.
De REHVA was er al snel bij. In een aantal interviews met Installatienet legde vice-president dr.ir. Atze Boerstra afgelopen maanden uit waarom ventilatie zo belangrijk is. “We weten we dat de hoofdmoot van de besmettingen met het coronavirus via direct contact of via de ‘korte luchtroute’ plaatsvindt. Bij direct contact moet je dan bijvoorbeeld denken aan hand-op-hand contact of het aanraken van oppervlaktes die kort tevoren zijn aangeraakt door een besmet persoon. Bij luchtoverdracht zit het grootste risico in het verspreiden van druppeltjes (grootte: circa 10 micrometer) waar virussen in zitten, na niezen en hoesten. Die druppeltjes verdwijnen binnen een paar milliseconden na uitademing en/of slaan snel neer, vandaar dat standaard gesteld wordt dat een afstand tot een besmet persoon van 1 tot 2 meter als de gevarenzone geldt.”
‘Tweede luchtroute’
“Los van de standaard besmettingsroutes: er zijn aanwijzingen in de literatuur dat er in sommige situaties ook sprake kan zijn van een ‘tweede luchtroute’ waarbij Corona virussen in aerosolvorm (als ultrakleine deeltjes of druppeltjes) langere tijd in de lucht aanwezig blijven en (binnen) grotere afstanden af kunnen leggen, waarna ze (bij de juiste dosis) tot besmettingen kunnen leiden, met name in slecht geventileerde binnenruimten moet men de aerosolroute niet onderschatten. Vandaar het advies van REHVA om (ALARA-aanpak, voorzorgsprincipe) tijdens de huidige pandemie een aantal ventilatiemaatregelen te nemen die vaak relatief eenvoudig zijn.”
Advies
Met een mogelijke transmissie van het virus over langere afstanden, is het volgens Boerstra dus verstandig (specifiek in gebouwen die vol in gebruik blijven tijdens de pandemie) om het risico op verspreiding van het virus via ventilatiesystemen te beperken. Met name de ventilatie en het voorkomen van hoge bezettingsgraden zijn daarbij belangrijk.
Voortdurend ventileren
Boerstra benadrukt daarbij nog eens extra het belang van voldoende ventileren op kamerniveau. “Idealiter moet je dan denken aan 60 kuub verse lucht per persoon (= klasse A niveau van het PvE Gezonde Kantoren) als ondergrens; bij voorkeur op een zo efficiënt mogelijke manier toegevoerd. Dus niet zodanig dat de uitgeademde lucht van de ene persoon bijvoorbeeld langs de ademzone van een andere persoon in de ruimte wordt gevoerd alvorens deze lucht afgezogen wordt.”
1,5 meter grens
“Tot dusverre legt de RIVM de nadruk op het aanhouden van 1,5 meter afstand. Dat gaat prima op in buitensituaties en gebouwen die goed geventileerd worden. Maar in een slecht geventileerde ruimte waarin men langere tijd met meerdere personen verblijft, zou het aanhouden van deze regel wel eens alleen schijnveiligheid kunnen opleveren”, zegt Boerstra. Hij denkt dan bijvoorbeeld aan vergaderruimtes, bussen, klaslokalen of oefenruimtes voor koren.
Scholen
Volgende week gaan de scholen weer gedeeltelijk open. “De bezetting van de klassen is gehalveerd, maar het zou maar kunnen dat het vanaf juni weer business as usual is. Er zijn gelukkig in het kader van ‘Frisse Scholen’ programma’s flink wat scholen onder handen genomen, waardoor de ventilatie verbeterd is. Maar voor tientallen procenten van de schoolgebouwen is dat nog niet het geval en is de verse luchttoevoer nog steeds onder de maat.”
Zorgen
Boerstra maakt zich hier oprecht zorgen over. “We moeten in ieder geval bij de leraren tussen de oren krijgen dat ze de komende maanden de ramen vaak (bij voorkeur continue) openzetten, tijdens de lessen en/of tussen de lessen door. Ook is het belangrijk dat een eventueel aanwezig mechanische ventilatiesysteem in de lokalen aanstaan.”
RIVM
Uiteraard zou het helpen als het RIVM de REHVA guidelines overneemt. “De afgelopen maanden stond het RIVM in een andere modus, ze moesten eerst de uitbraak beteugelen. Ik snap dat heel goed. Nu zitten we echt wat mij betreft in een nieuwe fase en met de openstelling van scholen en over een paar weken misschien ook de horecagelegenheden is het thema ventilatie en corona plotseling super actueel. De druk op het RIVM om hierover een standpunt in te nemen wordt nu wel van verschillende kanten opgevoerd.”
EenVandaag
Zo deed de bekende viroloog Ab Osterhaus afgelopen week nog de nodige uitspraken over het onderwerp. Op de website van EenVandaag valt bijvoorbeeld nog het volgende te lezen: ‘Feit is dat de besmettingskansen groter zijn in afgesloten ruimtes waar veel mensen bij elkaar zijn dan buiten. Ventilatie speelt hierbij een belangrijke rol. Er is buiten veel meer sprake van luchtbeweging. Bovendien is het buiten lastiger om iemand anders te besmetten, doordat er veelal beter afstand kan worden gehouden dan binnen.’
Techniek Nederland
De REHVA heeft het thema ‘corona en ventilatie’ al begin maart op de kaart gezet. In de afgelopen maanden is hierover ook contact geweest met branchevereniging Techniek Nederland. Op 6 mei heeft de branchevereniging bij monde van voorzitter Doekle Terpstra een brief verstuurd aan het RIVM met de vraag of het aanpassen van ventilatiesystemen de verspreiding van het coronavirus kan voorkomen. Op het moment van schrijven had het RIVM nog geen officiële reactie gegeven.
Ventilatie met WTW zonder toevoerkanalen

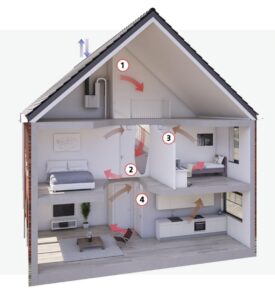

Excellente lucht in huis zonder toevoerkanalen? Brink Climate Systems presenteert een nieuw ventilatiesysteem dat ventilatie met WTW nu in elke woning mogelijk maakt doordat toevoerkanalen achterwege kunnen worden gelaten.
Bij het voor iedereen bereikbaar maken van gezonde lucht, hebben we met verschillende uitdagingen te maken. Hoe gaan we om met de bestaande bouw? Hoe zorgen we er voor dat iedereen toegang heeft tot onze ventilatie-oplossingen? En bovendien, hoe dragen wij als Brink bij aan een betere wereld? Multi Air Supply is hét antwoord op deze vragen.
‘Gebrek aan ventilatie en niet airco zorgt voor verspreiding coronavirus’
Volgens Chinese onderzoekers is er een verband tussen de luchtstroom van een airconditioner en de verspreiding van het coronavirus. Ze maakten een analyse van een restaurant in hun stad waar op 24 januari negen personen door één andere persoon zijn besmet met het coronavirus. De mensen die besmet raakten, zaten aan dezelfde tafel als de besmette persoon en twee tafels verderop. De luchtstroom van een splitunit-airco aan de muur ging over en langs de drie tafels. Atze Boerstra laat aan RCC K&L weten dat niet de airco maar het ontbreken van goede ventilatie de boosdoener is.
In het restaurant waren in totaal 78 gasten aanwezig, verdeeld over 18 tafels. Daarnaast liep er bedienend personeel rond. Alleen de gasten aan de betreffende drie tafels raakten besmet. Het gros daarvan zat op meer dan twee meter afstand van patiënt 0. Ook kon worden achterhaald dat er geen onderling fysiek contact is geweest tussen mensen aan de verschillende tafels.
Luchtstroom van de airconditioning
De onderzoekers concluderen dat de besmetting plaatsvond door microdruppels met virusdeeltjes (aerosolen) afkomstig van patiënt 0. Op basis van een simulatie constateerden ze dat die deeltjes via de luchtstroom van de airconditioning boven de twee andere tafels terecht zijn gekomen. Een andere belangrijke conclusie is dat de besmetting het gevolg kan zijn van de slechte ventilatie in het restaurant. In berichten over dit onderzoek wordt echter vooral gewezen op de rol van de airconditioning.
Onvoldoende verdunde lucht
Binnenluchtspecialist dr. ir. Atze Boerstra (managing director van bba binnenmilieu en vice-president van REHVA) meldt aan RCC K&L dat de airco niet de oorzaak van de besmettingen in het restaurant in China kan zijn geweest. “De kernoorzaak hier is het ontbreken van verse-luchttoevoer, waardoor de lucht met het virus erin onvoldoende werd verdund. Er was sprake van minder dan 1 liter/seconde per persoon aan verse luchttoevoer. Dat is absurd weinig. Ter vergelijking: in Nederlandse kantoren ga je normaliter uit van minimaal 10 liter/seconde per persoon, en meer dan 15 liter/seconde/persoon is ideaal: dat is zeker tien tot vijftien keer zo veel!”
Installatienet sprak eerder al met Boerstra over de relatie tussen Corona en ventileren n.a.v. het verschijnen van een document met praktische adviezen om het Corona besmettingsgevaar in gebouwen te beperken. Een initiatief van REHVA en Francisco Franchimon. Vandaag heeft Techniek Nederland in een brief aan directeur Jaap van Dissel van het RIVM gevraagd of het aanpassen van ventilatiesystemen de verspreiding van het coronavirus kan voorkomen.
Op de afbeelding: Simulatie van de luchtstroming vanuit de airco en de verspreiding van het coronavirus vanuit patiënt 0 (paars) richting de personen die besmet zijn geraakt (rood). De andere mensen (goudkleur) raakten niet besmet.
Ventilatie en filtratie in gebouwen moet beter
Het coronavirus blijft de gemoederen bezighouden. De gezondheid, zorg en economie hebben het hierdoor bijzonder zwaar. De genomen maatregelen en verlenging hiervan geven nog geen ruimte om terug te gaan naar een normale omgang tussen de mensen. Er wordt zelfs gesproken over een nieuwe 1,5 economie. Eén ding is zeker: het virus is nog niet zomaar weg, ook de komende jaren waarschijnlijk niet. Het is daarom van groot belang om de ventilatie en filtratie van gebruikersruimtes binnen de gebouwde omgeving nader te beoordelen, waarschuwt Marius Klerk van Air@Work in dit artikel. Alleen zo ontstaat een veilige leefomgeving en wordt de overdracht van het virus geminimaliseerd.
Uit meerdere internationale onderzoeken [bron 4, 5, 6, 8] is gebleken dat de overdracht van een virus, hier specifiek het COVID-19, zich ook door de lucht kan verspreiden, over een grotere afstand dan de gestelde 1,5 meter. Indien een drager van het virus zich bevindt in een ruimte of omgeving waar veel niet besmette mensen op de bepaalde afstand van 1,5 meter aanwezig zijn, is er toch een aannemelijk risico dat deze mensen besmet kunnen raken. Uit de onderzoeken blijkt dat het virus tot wel 20 minuten in de omgevingslucht kan blijven hangen en hierdoor wordt overgedragen aan andere mensen (zie afbeelding).
Fijne druppels
Bij hoesten of niezen komen er in verhouding grote, besmette, druppels vrij. Deze zullen door hun gewicht vrij snel vallen, binnen de gestelde 1,5 meter. Maar hiernaast komen er ook fijne druppels vrij, wat ook al gebeurt bij bijvoorbeeld praten of zingen. Deze fijne druppels worden ook wel aerosolen genoemd, een colloïdaal mengsel van stofdeeltjes of vloeistofdruppels in de lucht. Ze kunnen drager zijn van het virus.
Veelvuldig ventileren
Om te voorkomen dat het virus in de lucht blijft hangen zal er daarom beter en veelvuldiger geventileerd moeten worden om ruimtes te ontdoen van de besmette lucht en te voorzien van schone lucht. Indien dit niet mogelijk is dient de lucht in de ruimtes op een juiste manier, met HEPA of elektrostatische filteren met afvang, gefilterd te worden middels recirculatielucht om zo de lucht te ontdoen van de besmettingen [bron 2, 9]
Andere eisen
Huidige geïnstalleerde klimatiseringssystemen leveren geklimatiseerde lucht in utiliteitsgebouwen conform de richtlijnen en normering zoals deze ook zijn opgenomen in het bouwbesluit. Helaas wordt en kan hiermee niet worden voldaan aan de nu gestelde eisen voor een schone lucht omgeving. Ook is de luchtverplaatsing binnen een ruimte van groot belang om deze schoon te krijgen. Veel installaties zijn zo ontworpen dat er luchtmenging plaatsvindt in de ruimte; en dat is nu juist niet gewenst als er zich meerdere mensen bevinden in deze ruimte!
Verdringing van lucht
Om een ruimte schoon te krijgen dient dit te gebeuren op basis van het verdringingsluchtprincipe, waarbij de lucht laag wordt ingeblazen en hoog wordt afgezogen. De ruimte wordt zo van onder naar boven schoon gezogen en de besmette aerosolen met het virus zullen uit de ruimte verdwijnen, waardoor horizontale overdracht wordt geminimaliseerd. Dit lijkt wellicht een utopie, maar wordt het principe al veelvuldig toegepast in de industrie! Dit zou de basis moeten worden bij nieuwe ontwerpen en aanpassing van bestaande systemen.
Ventilatievoud
Maar hoe vaak zou dan een ruimte geventileerd moeten worden, uitgaande van een goede luchtverplaatsing. Wanneer is de lucht schoon? Er wordt nu aangegeven om naar een viervoudige ventilatievoud te gaan. De meeste gebouwen zitten nu op enkelvoudig! Voor een exactere bepaling zou de KVE-waarde, het kiemgetal of kolonievormende eenheden gemeten of bepaald moeten worden. Dit geeft een indicatie of de lucht schoon genoeg is en wat het ventilatievoud zou moeten zijn.
Luchtvochtigheid
Uit onderzoek is ook gebleken dat de luchtvochtigheid in grote mate van belang is voor de draagbaarheid van het virus. Een relatieve luchtvochtigheid tussen de 40% en 60% zorgt ervoor dat aerosolen minder ver dragen en eerder naar de grond zakken. Hoe droger de lucht hoe verder de aerosolen dragen en dus hoe groter het risico van overdracht [bron 3].
Fijnstof
De laatste jaren wordt er al veelvuldig geschreven over fijnstof en de effecten op de luchtwegen van mensen. Ook in relatie tot het COVID-19 virus, dat ook wel het longvirus wordt genoemd, blijkt fijnstof in de lucht nadelig te werken. Hoe hoger de mate van fijnstof, hoe meer dragers in de lucht. Dit betekent dat ook de aangezogen lucht afdoende moet worden gefilterd om te zorgen voor een laag fijnstofgehalte [bron 1, 6, 7]
Actie is gewenst
Als we dit alles in ogenschouw nemen, is een goede klimaatbeheersing uitgaande van de nu gestelde eisen van groot belang om weer zoveel mogelijk terug te kunnen keren naar een normale en, zover je kunt stellen, gezonde economie waarin we weer normaal met elkaar kunnen omgaan. Dit geldt vooral voor scholen, kantoren, horeca, zorginstellingen, openbare gelegenheden, etc. omdat deze moeilijk zijn in te richten op een 1,5 meter economie.
Om dit te realiseren is actie gewenst, waarbij de volgende punten van groot belang zijn:
- aanpassing richtlijnen en normeringen voor klimatisering van ruimtes in utiliteitsgebouwen en erkenning vanuit RIVM/overheid dat hiermee wordt voldaan aan de gestelde eisen tot minimaliseren van overdracht;
- waar mogelijk de ventilatievoud verhogen tot de maximale waarde;
- indien noodzakelijk de ventilatiecapaciteit uitbreiden;
- ventilatie door laten draaien, ook buiten de gebruikerstijden;
- waar mogelijk de luchtverdeling aanpassen voor een goede door/schoonspoeling;
- toepassen van gedegen HEPA-filtratie (elektrostatische filtratie met afvang laat hierin de beste resultaten zien);
- luchtvochtigheid in ruimtes op een waarde tussen de 40% en 60% RV brengen;
- gezond verstand gebruiken.
Minimaal risico
Het realiseren van deze punten zal bijdragen aan het minimaliseren van virusoverdracht doordat de toegevoerde schone lucht geen of een minimale hoeveelheid aan aerosolen zal bevatten en waar mogelijk de luchtstroming verticaal zal zijn. Indien er dan verder gepaste afstand wordt gehouden, zal het risico op besmetting minimaal zijn.
Wil, innovatie en kennis
De sleutel om de impact van het COVID-19 virus te minimaliseren in de gebouwde omgeving is de bundeling van wil, innovatie en kennis. Deze is veelvuldig aanwezig in Nederland. Experts kunnen gezamenlijk zorgen voor een gezondere leefomgeving. Iedereen zal daar baat bij hebben en de economie zal weer de goede richting op groeien.
Over de auteur:
Marius Klerk is werkzaam bij Air@Work en heeft jarenlang ervaring in de toepassing van luchtbehandeling.
Bronvermeldingen:
1. Removing the Corona virus from the air with ASPRA air purification
VFA Solutions
Published 27 February 2020
https://www.vfa-solutions.com/en/removing-the-corona-virus-from-the-air-with-aspra-air-purification/
1. REHVA COVID-19 Guidance
The Federation of European Heating, Ventilation and Air Conditioning associations
Published 17 March update 3 April 2020
https://www.rehva.eu/activities/covid-19-guidance
2. Seasonality of Respiratory Viral Infections
Annual Review of Virology
Published 20 March 2020
https://www.annualreviews.org/doi/10.1146/annurev-virology-012420-022445
3. Turbulent Gas Clouds and Respiratory Pathogen Emissions. Potential Implications for Reducing Transmission of COVID-19.
Massachusetts Institute of Technology,
Published 26 March 2020
https://jamanetwork.com/journals/jama/fullarticle/2763852
4. NHK World Japan COVID-19: Fighting a Pandemic NHK Documentary
Tohoku University in Japan
Broadcast 26 March 26 2020
https://www3.nhk.or.jp/nhkworld/en/ondemand/video/5001289/
5. An analysis of the transmission modes of COVID-19 in light of the concepts of Indoor Air Quality
University of Coimbra
Published 4 april 2020
https://www.researchgate.net/publication/340435784_An_analysis_of_the_transmission_modes_of_COVID-19_in_light_of_the_concepts_of_Indoor_Air_Quality
6. A national study on long-term exposure to air pollution and COVID-19 mortality in the United States.
Department of Biostatistics, Harvard
Published April 5, 2020
https://projects.iq.harvard.edu/covid-pm
7. Researchers modelling the spread of the coronavirus emphasise the importance of avoiding busy indoor spaces
Aalto university Finland
Published: 6 April 2020
https://www.aalto.fi/en/news/researchers-modelling-the-spread-of-the-coronavirus-emphasise-the-importance-of-avoiding-busy
8. ASHRAE Position Document on Infectious Aerosols
ASHRAE
Published: 14 April 2020
https://www.ashrae.org/file%20library/about/position%20documents/pd_infectiousaerosols_2020.pdf
